節流機構有對液態制冷劑節流降壓，保證冷凝器和蒸發器之間的壓力差，使蒸發器內的也太制冷劑在要求的低壓下蒸發，達到制冷的目的；調節供入蒸發器的制冷劑流量，以適應蒸發器的熱負荷變化。

1、手動膨脹閥：僅用于氨制冷系統、實驗裝置、旁路備用等。

2、浮球膨脹閥：除了節流降壓、調節流量之外，還可保持蒸發器內一定的液位。適用于具有自由液面的蒸發器，如：滿液式蒸發器；低壓循環貯液桶；中間冷卻器。浮球膨脹閥構造簡單；浮球室液面波動大，浮球傳遞給閥芯的沖擊力也大，易損壞。

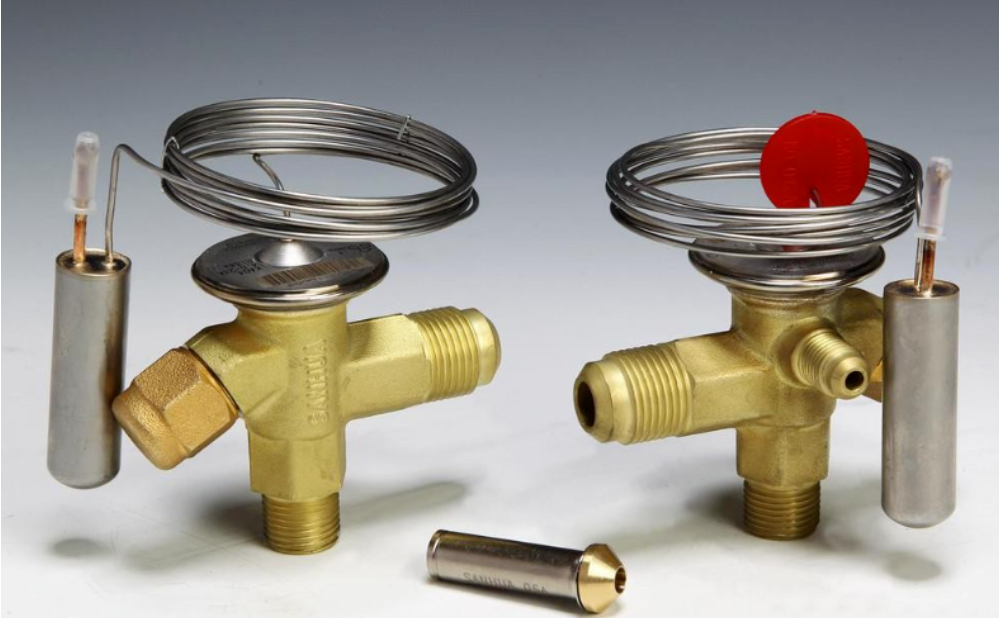

3、熱力膨脹閥：熱力膨脹閥通過蒸發器出口處氣態制冷劑的過熱度控制閥的開度。用于非滿液式蒸發器。有內平衡式、外平衡式。

外平衡式熱力膨脹閥是采集的壓力為蒸發器出口壓力；外平衡熱力膨脹閥主要用于蒸發壓力損失或壓力降較大，流動阻力大，蒸發盤管長，溫度波動大，節流后蒸發壓力比蒸發器出口端壓力高出較多的系統。內平衡式熱力膨脹閥是采集的壓力為膨脹閥出口壓力。

• 制冷劑種類；
• 蒸發溫度范圍；
• 閥后蒸發器的制冷量；
• 閥前后壓差；

電子膨脹閥利用被調節參數產生的電信號，控制施加于膨脹閥上的電壓或電流，達到調節供液量目的。供液量調節范圍寬、調節反應快。

電子膨脹閥過熱度調節：用于干式蒸發器在蒸發器出口設置溫度傳感器或壓力傳感器，以采集蒸發器出口制冷劑的過熱度，反饋調節控制閥的開度；前饋加反饋復合調節，可消除由于蒸發器管壁與傳感器熱容造成的過熱度控制滯后，改善系統調節品質，在很寬的蒸發溫度區域使過熱度控制在目標范圍內。

毛細管特點：結構簡單、價格低；無運動部件；系統不需要裝設貯液器、制冷劑充注少；壓縮機停轉后，壓力可較快達到平衡，減輕電機的啟動負荷；調節性能差，供液量不能隨工況變化而調節；適用于蒸發溫度變化不大、工況比較穩定的場合。

6、節流短管

節流短管是一種定截面節流孔口的節流裝置，已被應用于部分汽車空調、冷水機組和熱泵機組中。主要優點：價格低廉、制造簡單、可靠性好、便于安裝，取消了熱力膨脹閥系統中用于判別制冷負荷大小所增加的感溫包等，具有良好的互換性和自平衡能力。

7、孔板節流

對于離心冷水機組等等制冷量較大的設備而言，其制冷劑循環量比較大，因此毛細管顯然不適合。在管道的前后壓差較大的時候，往往采用增加節流孔板的方式來實現；節流孔板的原理是當流體在管道內流動時，由于孔板的局部阻力使得流體的壓力降低，能量損耗。該現象在熱力學上被稱為節流現象。

使用節流孔板要比采用調節閥簡單一些，但必須要配置得當，否I則液體容易出現汽蝕的可能，影響管道的安全運行，節流孔板的作用是在管道適當?shù)牡胤綄⒖讖阶冃?在液體經過縮口時，流束會變細或收縮。流束的較小橫斷面出現在實際縮口的下游，我們稱之為縮流斷面。在縮流斷面處的流速是很大的
