      安裝冷庫管路需要注意的事項

      發布時間:2023-11-03人氣:116

      安裝冷庫時,良好的制冷系統,除了壓縮機、冷凝器、蒸發器、節流裝置達到較好匹配之外,還需要管路設計要合理。


      管路的設計到底有多重要呢?

      做過制冷系統的專業工程師,最為頭疼的應該就是系統回油問題了。系統正常運行時,少量的油將持續的隨排氣離開壓縮機,系統管路設計良好時,這些油將返回壓縮機,壓縮機就能得到充分的潤滑;如果系統中的油量太多,對冷凝器和蒸發器的效率產生負面影響;返回壓縮機的油少于離開壓縮機的油,最終使壓縮機損壞;為壓縮機加油,只能保持短時間的油面;只有正確的管路設計,才能保持系統有良好的油平衡,進而達到系統的安全運行。


      一、吸氣管路設計

      1.水平吸氣管路沿制冷氣流動的方向,要有大于0.5%的斜度;

      2.水平吸氣管路的截面,必須保證氣體流速不小于3.6m/s

      3.在垂直的吸氣管路中,必須保證氣體流速不小于7.6-12m/s

      4.大于12m/s的氣體流速,不能明顯改善回油,會產生高噪聲并導致較高的吸氣管路壓力降;

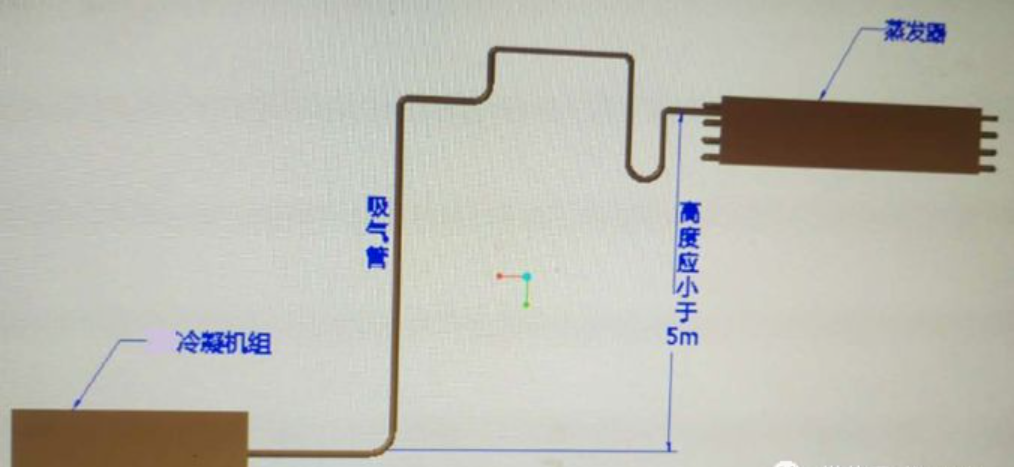

       5.在每一垂直吸氣管路的底部,必須設立一個U形回油彎;

      6.如果垂直吸氣管路高度超過5m,則每增加5m必須設立一個U形回油彎;

      7.U形回油彎的長度要盡可能的短,避免聚集過多的油;


      二、蒸發器吸氣管路設計

      1.當系統不采用抽空循環時,在每個蒸發器的出口,應設U形截留彎。以防止停機時液體制冷劑在重力作用下,流入壓縮機;

      2.當吸氣上升管和蒸發器相連時,中間應留有一段水平管和截留彎,勇于安裝感溫包;防止膨脹閥產生誤動作


      三、排氣管路設計

      當冷凝器安裝的位置高于壓縮機時,在冷凝器的進氣管出,需要一個U型彎,防止在停機時油返回到壓縮機的排氣側,也有助于防止液體制冷劑從冷凝器流回到壓縮機。


      四、液體管路設計

      1.液體管路通常對制冷劑的流速沒有特別的限制,當使用電磁閥時,制冷劑流速應低于1.5m/s

      2.保證進入膨脹閥的制冷劑是過冷液體;

      3.當液態制冷劑壓力降至其飽和壓力時,有一部分制冷劑將閃發成氣體。
